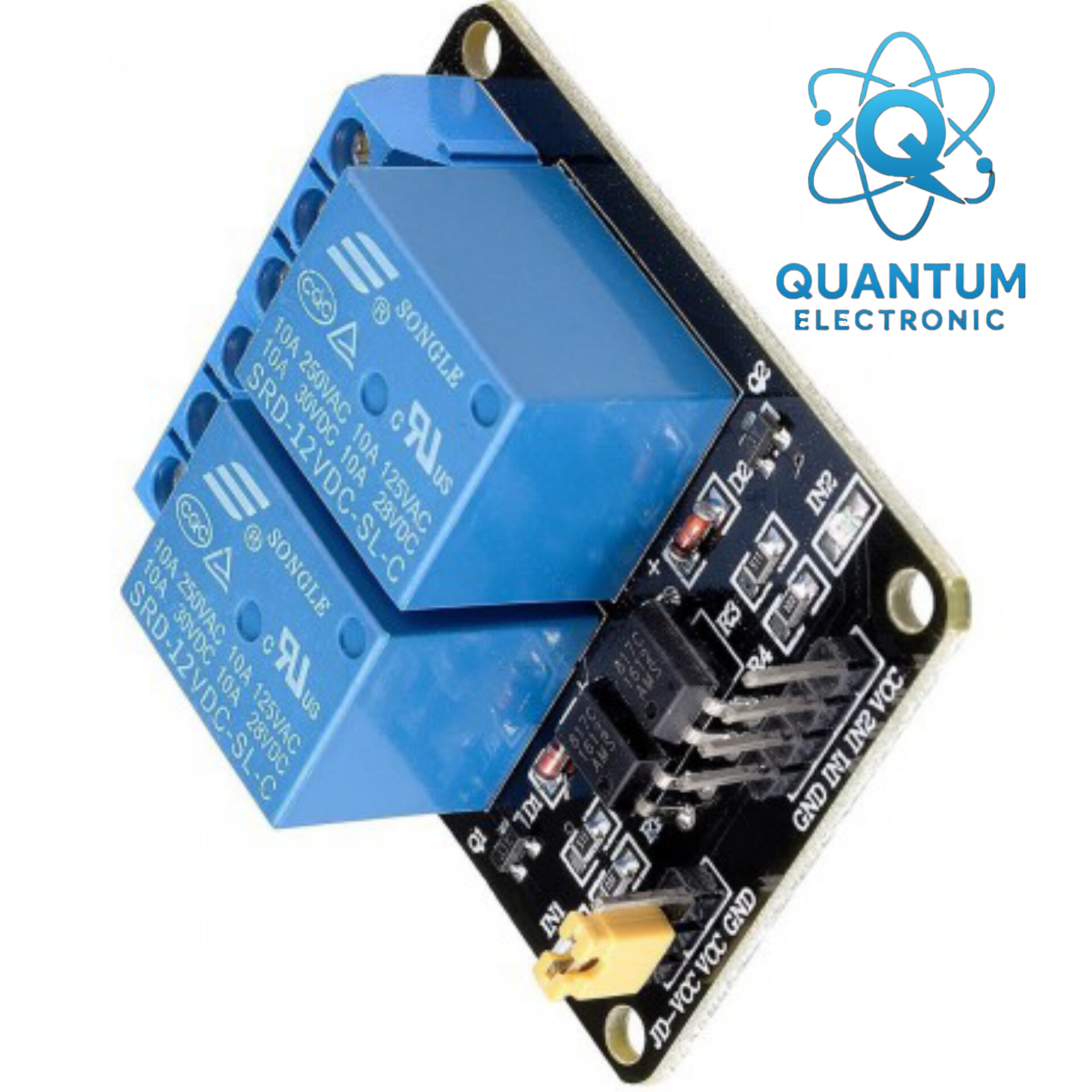

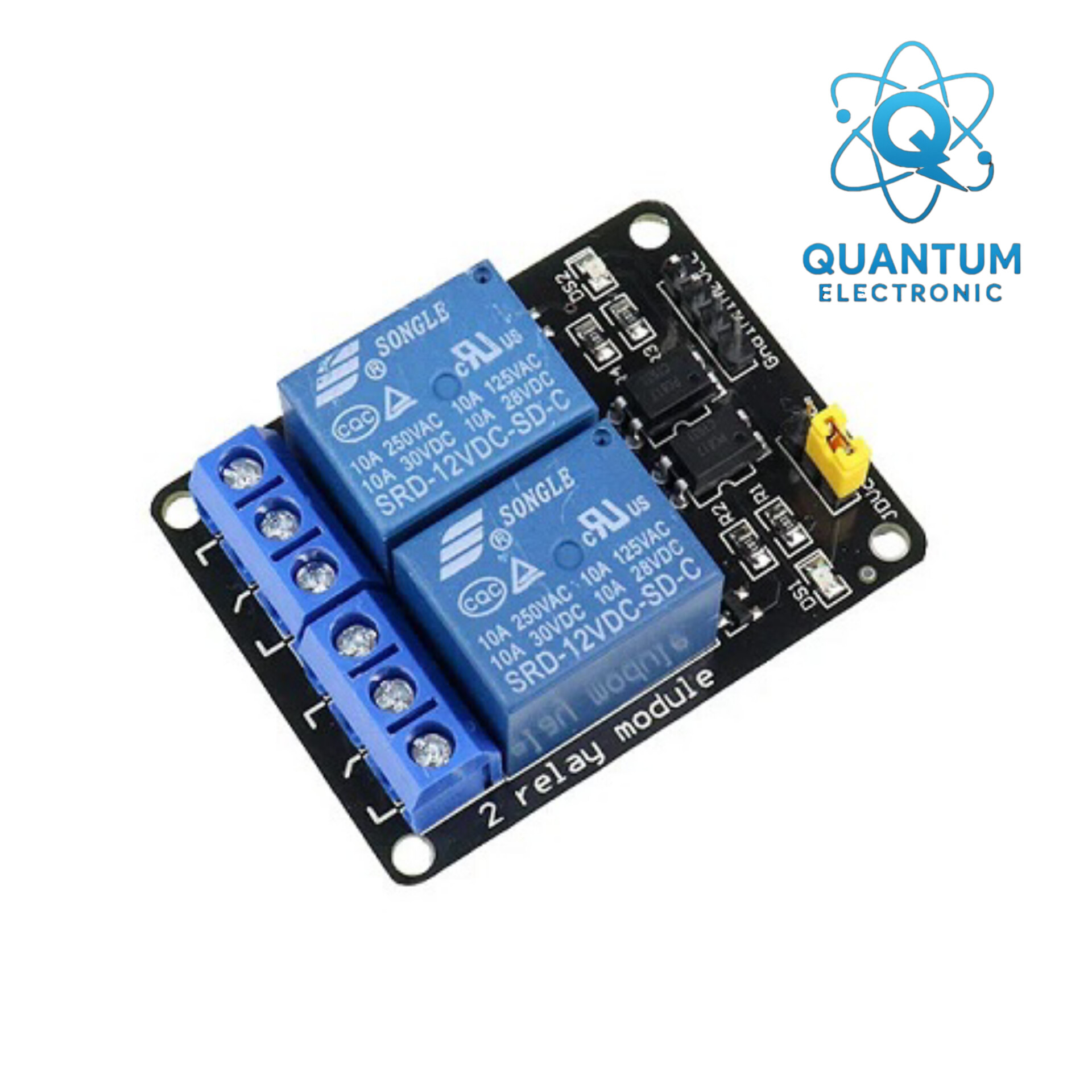

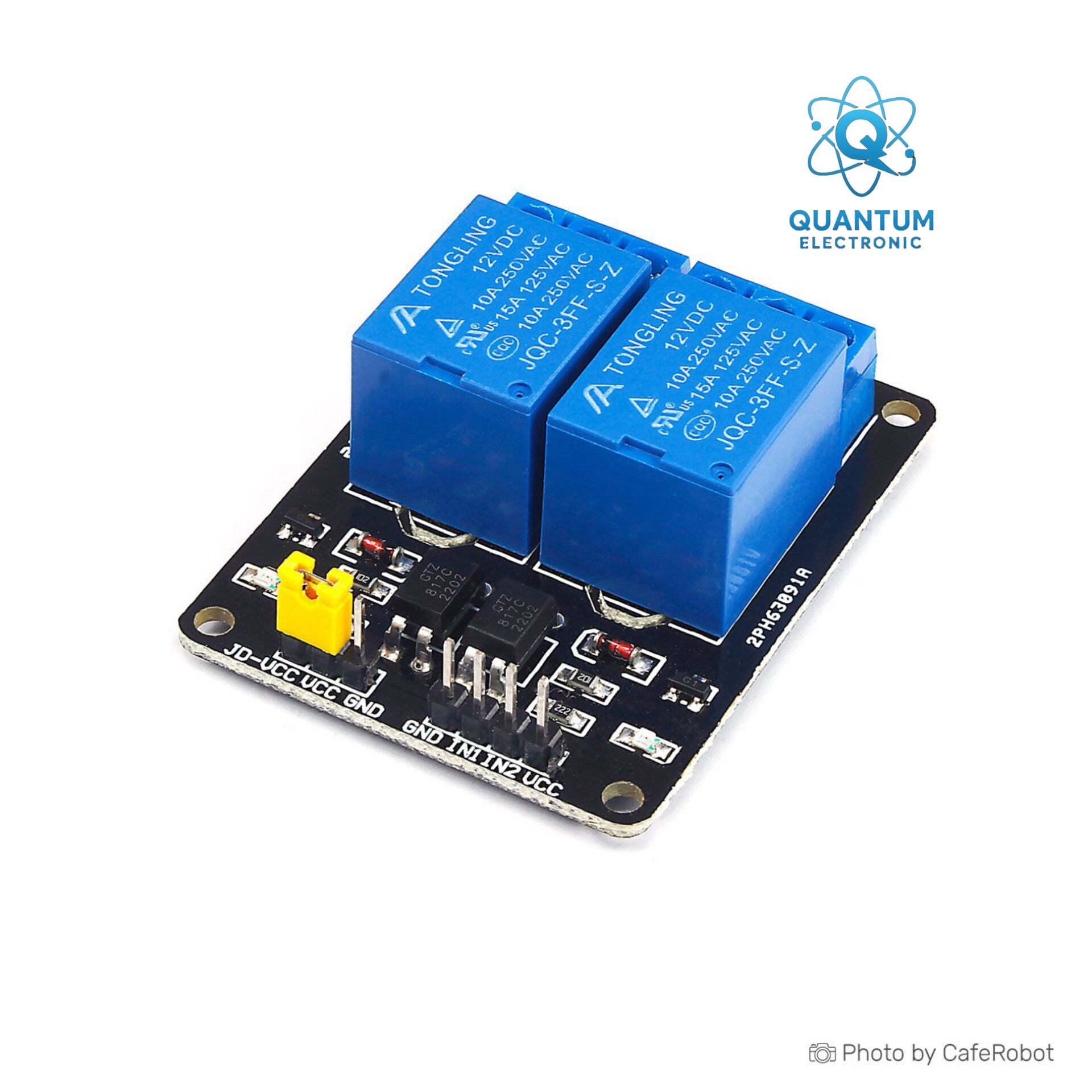

ماژول رله 12 ولت دوکاناله
ماژول رله 12V دو کاناله یک ماژول کنترلی پرکاربرد برای سوییچ کردن تجهیزات برقی و الکترونیکی است. این ماژول قابلیت کنترل دو وسیله مستقل را دارد و میتواند با استفاده از سیگنال منطقی از میکروکنترلرها (مانند Arduino، ESP32، STM32 و غیره) وسایل با ولتاژ بالا را بهصورت ایمن قطع و وصل کند.
ویژگیها:
🔸 ولتاژ تغذیه: 12 ولت DC
🔸 تعداد کانالها: 2 عدد رله مستقل
🔸 جریان خروجی هر رله: تا 10 آمپر در 250V AC یا 30V DC
🔸 نوع تحریک: Active Low (تحریک با سطح منطقی پایین)
🔸 دارای اپتوکوپلر (Optocoupler) ایزولهکننده برای حفاظت در برابر نویز و تداخل
🔸 دارای LED نشانگر وضعیت هر رله

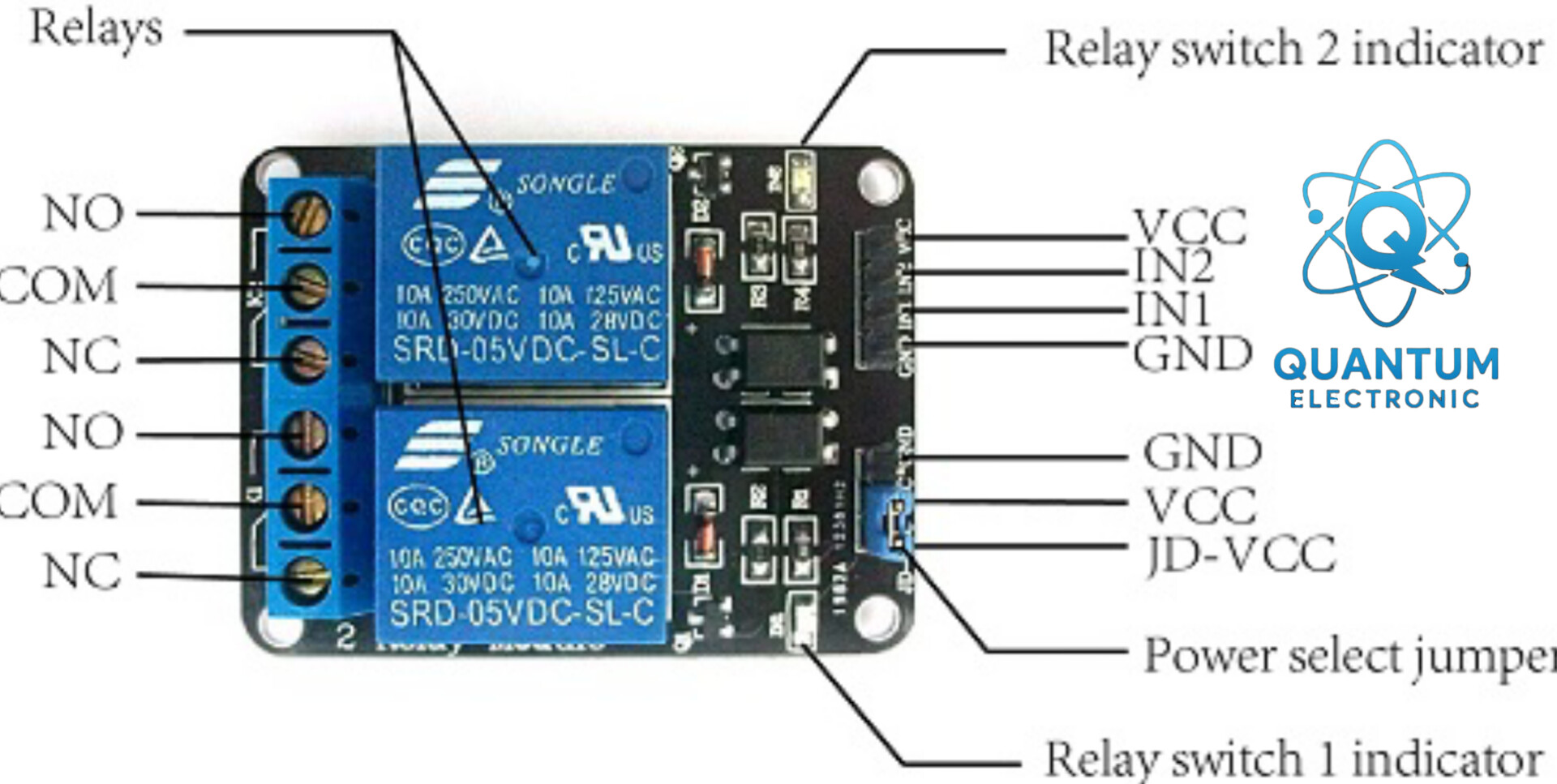

🔸 دارای ترمینالهای پیچی برای اتصال آسان بار و ورودی تغذیه
🔸 سازگار با انواع میکروکنترلرها و بردهای توسعه
🔸 دارای مدار درایور ترانزیستوری برای تحریک مستقیم از پایههای دیجیتال
مزایا:
ایزولاسیون کامل بین بخش فرمان و توان
قابلیت کنترل دو دستگاه بهصورت مستقل
طراحی ایمن، مقاوم و مناسب برای کاربردهای صنعتی
نصب آسان و ابعاد مناسب برای پروژههای DIY و کنترل خانگی
کاربردها:
کنترل روشنایی و لوازم برقی خانگی
پروژههای اتوماسیون صنعتی و هوشمندسازی ساختمان
کنترل پمپ، موتور، یا فن از طریق آردوینو یا ESP
سوئیچینگ بارهای DC و AC در پروژههای آزمایشی
نکات راهاندازی:
برای بهترین عملکرد، تغذیه 12 ولت پایدار و ایزوله از مدار فرمان استفاده شود. اگر از آردوینو یا ESP استفاده میکنید، از سیم اتصال مشترک GND بین مدار و ماژول رله اطمینان حاصل کنید.
ولتاژ کاری:
12 ولت DC
تعداد کانال ها:
۲ کانال
جریان درایور هر کانال:
50-60 میلیآمپر
ولتاژ AC:
حداکثر 250 ولت
جریان AC:
حداکثر 10 آمپر
ولتاژ DC:
حداکثر 30 ولت
جریان DC:
حداکثر 10 آمپر
