ماژول آلتراسونیک HC-SR04

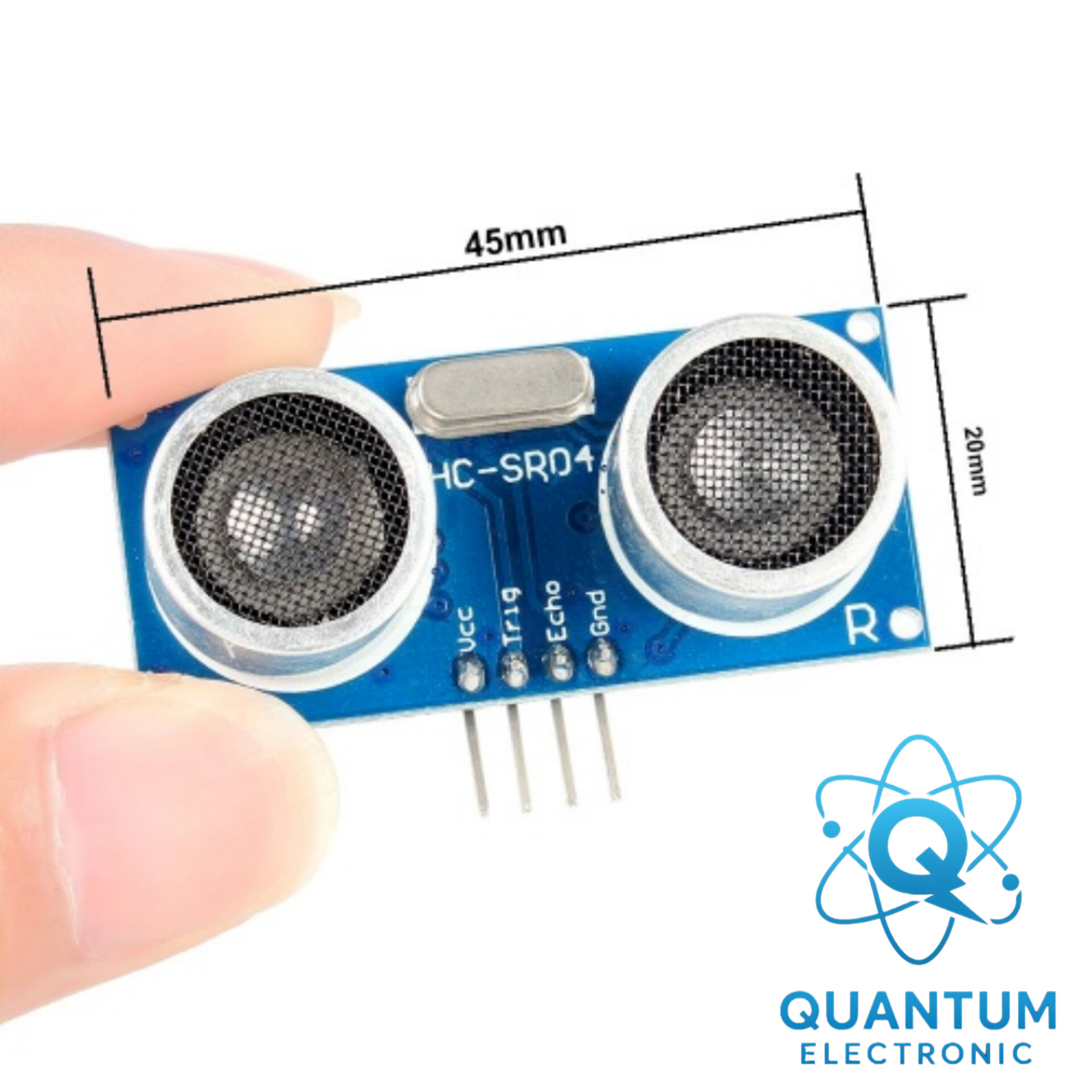

ماژول آلتراسونیک HC-SR04 یکی از پرکاربردترین سنسورهای فاصله‌سنج در پروژه‌های الکترونیکی، رباتیک و سیستم‌های تشخیص مانع است. این سنسور با استفاده از امواج فراصوت 40kHz و اندازه‌گیری زمان بازتاب، امکان اندازه‌گیری فاصله با دقت بالا و بدون تماس را فراهم می‌کند. سرعت پاسخ‌گویی مناسب، قیمت اقتصادی و راه‌اندازی ساده، HC-SR04 را به انتخابی ایده‌آل برای انواع پروژه‌های حرفه‌ای و آموزشی تبدیل کرده است.ویژگی‌ها و مزایا:مناسب برای ربات‌های مسیریاب، سیستم‌های اتوماسیون، اندازه‌گیری سطح و انواع پروژه‌های DIYفاصله‌سنجی دقیق در محدوده 2 تا 400 سانتی‌مترعملکرد پایدار با زاویه تشخیص مناسب برای کاربردهای تشخیص مانعسازگار با انواع میکروکنترلرها مثل Arduino، AVR، ESP8266 و Raspberry Piمشخصات فنی ماژول HC-SR04ولتاژ کاری: 5Vجریان مصرفی: 15–20mAمحدوده اندازه‌گیری: 2cm تا 400cmدقت اندازه‌گیری: حدود 3mmفرکانس کاری: 40kHzزاویه تشخیص: 15° تا 30°ابعاد: 45 × 20 × 15 mmتعداد پین‌ها: 4 پین (VCC, Trig, Echo, GND)نحوه عملکرد:با ارسال یک پالس کوتاه روی پین Trig، سنسور امواج آلتراسونیک را ارسال کرده و پس از برخورد به جسم، زمان بازگشت موج را از طریق پین Echo ارائه می‌دهد. کنترلر با اندازه‌گیری این زمان، فاصله را محاسبه می‌کند. این روش دقت بالا و پایداری خوبی در اکثر شرایط محیطی ارائه می‌دهد.چرا HC-SR04؟قیمت مناسب نسبت به سنسورهای مشابهسازگاری بالا با بردهای توسعهعملکرد پایدار و دوام خوبدقت کافی برای پروژه‌های نیمه‌حرفه‌ای و صنعتی سبککاربردهای سنسور HC-SR04:ربات‌های تشخیص مانعسیستم‌های اندازه‌گیری فاصله و کنترل سطحپروژه‌های هوشمند خانگیتجهیزات آموزشی و پژوهشی

برای دانلود دیتاشیت محصول اینجا را کلیک کنید!

آموزش کامل راه‌اندازی ماژول آلتراسونیک HC-SR04

ماژول آلتراسونیک HC-SR04 یکی از محبوب‌ترین سنسورهای فاصله‌سنج برای پروژه‌های رباتیک و هوشمندسازی است. این سنسور با استفاده از امواج فراصوت 40 کیلوهرتز، فاصله‌ی جسم تا سنسور را با دقت خوب و سرعت مناسب اندازه‌گیری می‌کند. استفاده ساده، قیمت کم و سازگاری با انواع میکروکنترلرها باعث شده HC-SR04 به یکی از اولین انتخاب‌ها برای تشخیص مانع تبدیل شود.

---

معرفی عملکرد سنسور

عملکرد ماژول بسیار ساده است:

1. روی پایه Trig یک پالس 10 میکروثانیه‌ای ارسال می‌کنید.

2. سنسور چند موج آلتراسونیک در فرکانس 40kHz منتشر می‌کند.

3. موج به جسم برخورد کرده و بازتاب می‌شود.

4. پایه Echo یک پالس خروجی صادر می‌کند که مدت‌زمان HIGH بودن آن دقیقاً برابر با زمان رفت‌وبرگشت موج است.

5. با اندازه‌گیری این زمان، فاصله محاسبه می‌شود.

---

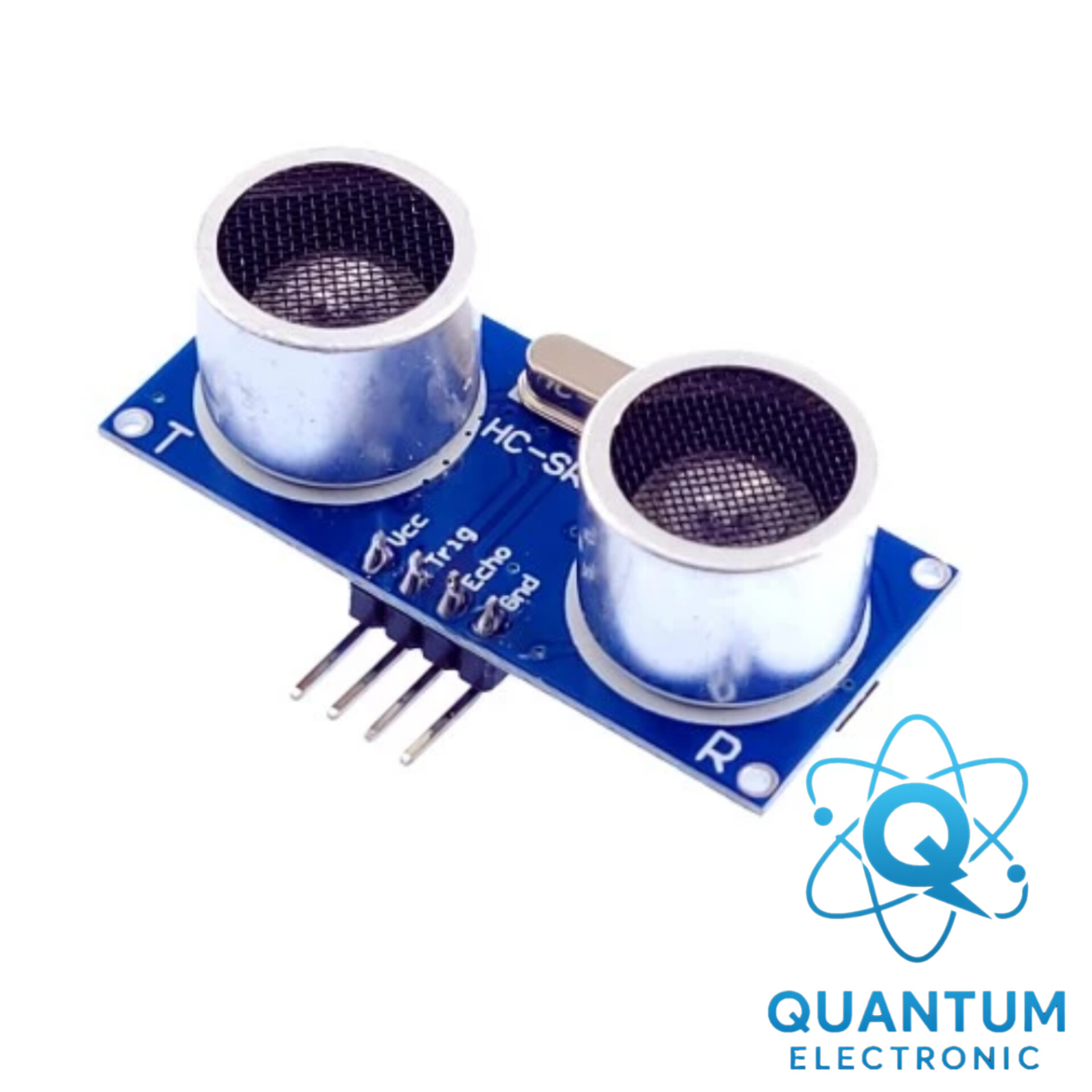

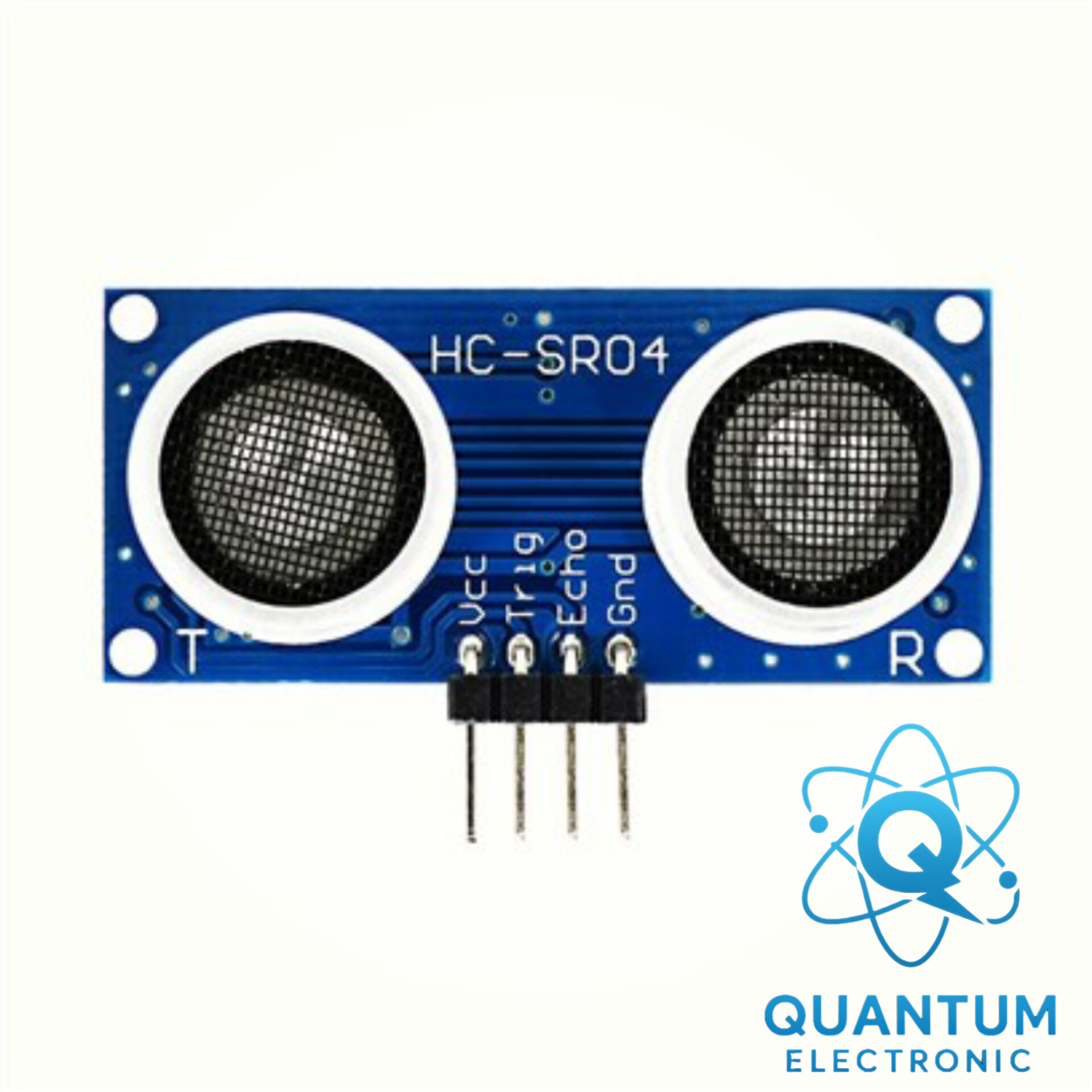

پایه‌های ماژول HC-SR04

VCC → ورودی تغذیه 5 ولت

GND → زمین مشترک

Trig → ورودی تریگر (شروع اندازه‌گیری)

Echo → خروجی پالس متناسب با فاصله

---

اتصالات موردنیاز

برای اتصال به Arduino یا هر میکروکنترلر دیگری:

VCC → 5V

GND → GND

Trig → یک پایه دیجیتال (مثلاً D9)

Echo → یک پایه دیجیتال (مثلاً D10)

نکته مهم: اگر با کنترلر 3.3 ولتی کار می‌کنی (مثل ESP8266)، پایه Echo رو با یک تقسیم مقاومتی به 3.3V تبدیل کن تا آسیبی به برد نرسه.

---

روش اندازه‌گیری فاصله

بعد از دریافت پالس Echo طول سیگنال HIGH را اندازه می‌گیریم. سپس با رابطه زیر می‌توان فاصله را بدست آورد:

Distance (cm) = Pulse_Width (µs) / 58

یا برای اینچ:

Distance (inch) = Pulse_Width (µs) / 148

---

نکات مهم در استفاده

بهترین دقت وقتی به دست می‌آید که جسم صاف و سخت باشد (مثل فلز یا دیوار).

سطوح نرم یا زاویه‌دار ممکن است بازتاب ضعیف ایجاد کنند.

بین دو اندازه‌گیری حداقل ۶۰ میلی‌ثانیه فاصله بدهید.

ماژول در محیط‌های پر سروصدا یا باد شدید ممکن است دچار خطا شود.

فاصله قابل اعتماد: ۲ تا ۴۰۰ سانتی‌متر.

---

کاربردها

ربات مسیریاب

تشخیص مانع

سیستم کنترل سطح مایعات

اندازه‌گیری فاصله و ارتفاع

پروژه‌های هوشمندسازی و DIY
