آموزش کامل ساخت اسپیکر صوتی قدرتمند ۲×۲۵ وات با ماژول JX-Y18 و پاور 12V – طراحی، مونتاژ و نکات آکوستیکی

🎧 بخش اول: مقدمه و طراحی باکس اسپیکر

ساخت یک اسپیکر صوتی قدرتمند با توان خروجی ۲×۲۵ وات نه‌تنها تجربه‌ای جذاب برای علاقه‌مندان به الکترونیک و صداست، بلکه می‌تونه یک پروژه کاربردی برای استفاده روزمره یا حتی فروش باشه. در این آموزش، قدم‌به‌قدم نحوه ساخت یک اسپیکر با کیفیت بالا، طراحی مناسب و صدای شفاف رو بررسی می‌کنیم. قطعات اصلی این پروژه عبارتند از:

- دو عدد بلندگوی 25 وات یا بالاتر (ترجیحاً 4 یا 8 اهم)

- پاور سوئیچینگ 12 ولت 5 آمپر برای تغذیه کل سیستم

- جعبه اسپیکر ساخته‌شده از MDF با طراحی آکوستیک مناسب

- ماژول پخش‌کننده JX-Y18 با قابلیت بلوتوث، USB و AUX

برای خرید ماژول mp3 player JX-Y18 اینجا را کلیک کنید

---

🪵 طراحی باکس اسپیکر: چرا MDF؟

اولین قدم در ساخت اسپیکر، طراحی و ساخت باکس مناسب برای بلندگوهاست. انتخاب جنس بدنه تأثیر مستقیمی روی کیفیت صدا داره. MDF (تخته فیبر با دانسیته متوسط) بهترین گزینه برای این کاره چون:

- جذب ارتعاشات ناخواسته: MDF نسبت به پلاستیک یا چوب سبک، لرزش کمتری منتقل می‌کنه و باعث شفاف‌تر شدن صدا می‌شه.

- قابلیت برش دقیق: به راحتی با اره عمودبر یا CNC قابل برش و سوراخ‌کاریه.

- ظاهر قابل‌سفارشی‌سازی: می‌تونی با رنگ، برچسب یا پارچه اسپیکری ظاهرش رو حرفه‌ای کنی.

برای اسپیکر ۲×۲۵ وات، باکس پیشنهادی می‌تونه با ابعاد زیر ساخته بشه:

- ارتفاع: 60 سانتی‌متر

- عرض: 25 سانتی‌متر

- عمق (طول): 25 سانتی‌متر

(شما میتونید ابعاد دلخواه خودتون رو بسازید)

این ابعاد فضای کافی برای نصب بلندگوها، ماژول، پاور و طراحی آکوستیک مناسب فراهم می‌کنه.

---

🔩 جای‌گذاری بلندگوها و فاصله مناسب

- بلندگوها رو بهتره در قسمت جلویی باکس نصب کنی، با فاصله حدود 10 تا 12 سانتی‌متر از همدیگه.

- مرکز هر بلندگو باید در ارتفاع یکسان باشه تا پخش صدا متوازن باشه.

- اگر از بلندگوهای دایره‌ای استفاده می‌کنی، قطر سوراخ باید دقیقاً با قطر قاب بلندگو هماهنگ باشه تا لرزش نداشته باشه.

---

🌬️ سوراخ هوا (Bass Reflex) و بهبود بیس

برای تقویت صدای بیس، ایجاد یک یا دو سوراخ هوا در باکس ضروریه:

- قطر سوراخ: حدود 5 سانتی‌متر

- محل نصب: معمولاً در قسمت جلویی یا پشتی باکس، پایین‌تر از بلندگوها

- نوع کانال: می‌تونی از لوله PVC کوتاه به عنوان کانال هوا استفاده کنی تا صدای بیس عمیق‌تر بشه

این سوراخ‌ها باعث می‌شن هوای داخل باکس بهتر جریان پیدا کنه و صدای بم تقویت بشه، مخصوصاً در حجم‌های پایین.

🔌 بخش دوم: نصب ماژول JX-Y18 و سیم‌کشی داخلی اسپیکر

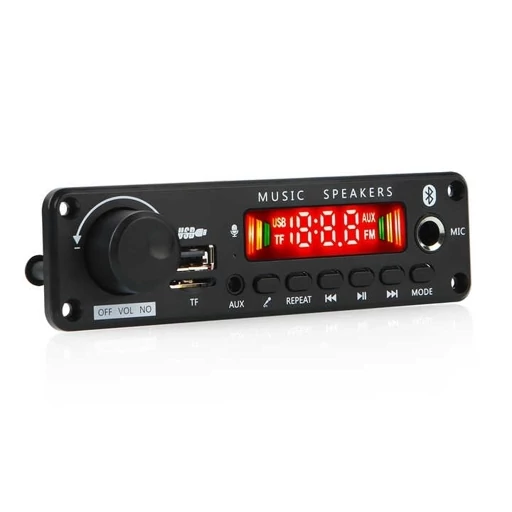

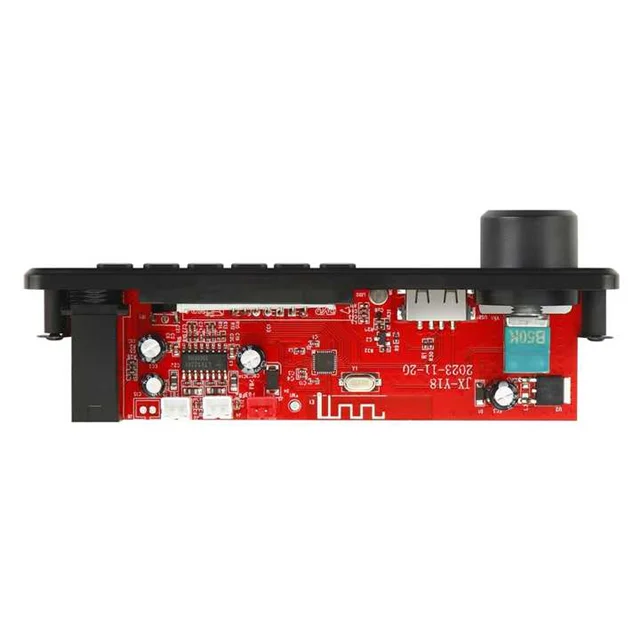

ماژول JX-Y18 یک پخش‌کننده صوتی چندمنظوره با قابلیت‌های بلوتوث، USB، کارت حافظه و ورودی AUX هست که به‌راحتی می‌تونه نقش مرکز کنترل اسپیکر رو ایفا کنه. این ماژول دارای آمپلی‌فایر داخلی با توان خروجی ۲×۲۵ وات روی بار 4 اهمه و برای تغذیه به ولتاژ 12 ولت نیاز داره.

---

⚙️ نصب ماژول روی باکس

- محل نصب: بهتره ماژول رو در قسمت جلویی یا بالایی باکس نصب کنی تا دسترسی به دکمه‌ها و پورت‌ها راحت باشه.

- برش پنل: پنل جلویی باکس رو مطابق شکل ماژول برش بده تا به‌خوبی در جای خودش قرار بگیره.

- تثبیت ماژول: با پیچ یا چسب حرارتی می‌تونی ماژول رو محکم در جای خودش نصب کنی. اگر قاب فلزی داره، پیچ‌کاری بهترین گزینه‌ست.

---

🔌 اتصال تغذیه و بلندگوها با سوکت

ماژول JX-Y18 دارای سوکت‌های مشخص برای تغذیه و خروجی بلندگوهاست:

- تغذیه: ورودی 12 ولت DC از پاور سوئیچینگ 5 آمپر

  - سیم مثبت (قرمز) به سوکت VCC

  - سیم منفی (مشکی) به سوکت GND

  - این ماژول به‌صورت پیش‌فرض طراحی شده تا با پاور سوئیچینگ 12 ولت کاملاً بدون نویز کار کنه، بنابراین نیازی به فیلتر یا محافظ خاصی نیست.

- خروجی بلندگوها:

  - سوکت‌های جداگانه برای بلندگوی سمت چپ و راست

  - از سیم‌های ضخیم‌تر (مثلاً 0.75mm²) استفاده کن تا افت ولتاژ نداشته باشی

  - اتصال به بلندگوها باید محکم و بدون لقی باشه تا از نویز مکانیکی جلوگیری بشه

---

🔋 اتصال پاور سوئیچینگ و ایمنی برق

پاور سوئیچینگ 12V/5A باید به‌صورت ایمن به برق شهری متصل بشه:

- از کابل برق استاندارد با دوشاخه مناسب استفاده کن

- ورودی AC رو با ترمینال یا لحیم‌کاری به پاور وصل کن

- برای ایمنی بیشتر، حتماً یک فیوز 1 یا 2 آمپر روی ورودی 220 ولت قرار بده تا در صورت اتصال کوتاه یا نوسان برق، از آسیب به مدار جلوگیری بشه

- خروجی DC پاور رو با سوکت مناسب به ماژول JX-Y18 برسون

🔊 بخش سوم: تست اولیه و تنظیمات نهایی اسپیکر

بعد از نصب کامل ماژول، اتصال بلندگوها و راه‌اندازی تغذیه، حالا وقتشه که اسپیکر رو روشن کنیم و کیفیت صدا رو بررسی کنیم. این مرحله شامل تست عملکرد، بررسی نویز، تنظیمات صدا و ظاهر نهایی اسپیکره.

---

✅ تست اولیه سیستم

1. اتصال برق: دوشاخه پاور سوئیچینگ رو به برق شهری وصل کن و مطمئن شو که فیوز 1 یا 2 آمپر روی ورودی 220 ولت نصب شده.

2. روشن شدن ماژول: ماژول JX-Y18 باید بلافاصله روشن بشه و روی نمایشگرش حالت بلوتوث یا USB ظاهر بشه.

3. اتصال بلوتوث: با گوشی یا لپ‌تاپ به بلوتوث ماژول وصل شو و یه موزیک تست پخش کن.

4. بررسی خروجی صدا: هر دو بلندگو باید صدای واضح، بدون نویز و با حجم مناسب پخش کنن. اگه یکی از بلندگوها صدا نداره، اتصالات سوکت‌ها رو دوباره بررسی کن.

---

🎚️ تنظیمات صدا و تعادل

- ولوم خروجی: با دکمه‌های روی ماژول یا از طریق گوشی، ولوم رو تنظیم کن. مطمئن شو که در ولوم بالا، صدا دچار اعوجاج یا خش‌خش نمی‌شه.

- تعادل چپ و راست: موزیک‌هایی که پخش استریو دارن کمک می‌کنن تا مطمئن بشی هر بلندگو به‌درستی کانال خودش رو پخش می‌کنه.

- بیس و تریبل: اگر ماژول قابلیت تنظیم بیس و تریبل داره، می‌تونی با تست چند موزیک مختلف، صدای دلخواهت رو تنظیم کنی.

---

🧩 بررسی ظاهر و استحکام

- ثبیت قطعات: مطمئن شو که بلندگوها، ماژول و پاور به‌خوبی در جای خودشون نصب شدن و هیچ لرزشی ندارن.

- پوشش نهایی: می‌تونی از پارچه اسپیکری، رنگ، یا برچسب برای زیباسازی ظاهر باکس استفاده کنی.

- پورت‌ها و دسترسی: بررسی کن که پورت USB، کارت حافظه و ورودی AUX به‌راحتی قابل دسترس باشن.

🛠️ بخش چهارم: ارتقاء، شخصی‌سازی و آماده‌سازی برای فروش

بعد از تست موفق اسپیکر و اطمینان از کیفیت صدا، حالا وقتشه که به فکر ارتقاء، ظاهر حرفه‌ای و قابلیت‌های جانبی باشیم. این مرحله مخصوص کسانیه که می‌خوان اسپیکر رو به سطح بالاتری برسونن یا حتی به‌عنوان محصول نهایی بفروشن.

---

🎨 ظاهر حرفه‌ای و طراحی بیرونی

- پوشش بدنه: می‌تونی از پارچه اسپیکری مشکی یا خاکستری برای پوشش جلوی بلندگوها استفاده کنی. این کار هم ظاهر رو حرفه‌ای‌تر می‌کنه، هم از ورود گرد و غبار جلوگیری می‌کنه.

- رنگ‌آمیزی MDF: با رنگ‌های مات یا براق، ظاهر باکس رو سفارشی کن. رنگ مشکی، قهوه‌ای تیره یا طرح چوبی معمولاً جذاب‌تره.

- لبه‌کاری: برای زیبایی بیشتر، می‌تونی از نوار PVC یا قاب آلومینیومی در لبه‌ها استفاده کنی.

- لوگو یا برند: اگر قصد فروش داری، یه لوگوی کوچک روی پنل جلویی یا پشتی بچسبون تا برندت مشخص باشه.

---

🔌 افزودن کلید پاور و LED وضعیت

- کلید روشن/خاموش: می‌تونی یه کلید راکر یا فشاری روی پنل پشتی نصب کنی تا کنترل برق ورودی راحت‌تر بشه.

- LED وضعیت: یه LED کوچک روی پنل جلویی نصب کن که هنگام روشن بودن دستگاه فعال باشه. این کار هم کاربردیه، هم ظاهر حرفه‌ای‌تری ایجاد می‌کنه.

---

📦 آماده‌سازی برای فروش یا هدیه

- بسته‌بندی: اگر قصد فروش داری، یه جعبه مقوایی مقاوم با فوم داخلی برای محافظت از اسپیکر آماده کن.

- دفترچه راهنما: یه برگه ساده شامل نحوه اتصال، مشخصات فنی و هشدارهای ایمنی داخل بسته قرار بده.

- تست نهایی قبل از ارسال: قبل از تحویل یا فروش، اسپیکر رو حداقل ۱۰ دقیقه با ولوم متوسط تست کن تا مطمئن بشی هیچ مشکلی نداره.

🔋 بخش پنجم: افزودن باتری و شارژر برای اسپیکر قابل‌حمل

اگه بخوای اسپیکرت قابل‌حمل باشه و بدون نیاز به برق شهری کار کنه، می‌تونی یه باتری لیتیوم‌یون یا سیلد اسید بهش اضافه کنی. این کار باعث می‌شه اسپیکر در سفر، پیک‌نیک یا محیط‌های بدون برق هم قابل استفاده باشه.

---

🔋 انتخاب باتری مناسب

- باتری لیتیوم‌یون 3 سلولی (12.6V) با ظرفیت 4000 تا 6000 میلی‌آمپر ساعت، گزینه‌ای سبک و قدرتمنده.

- باتری سیلد اسید 12V/7Ah هم انتخاب خوبیه، مخصوصاً برای استفاده‌های طولانی‌تر، ولی وزن بیشتری داره.

- حتماً از باتری‌هایی با خروجی پایدار و محافظ داخلی استفاده کن تا به ماژول آسیب نرسه.

---

🔌 مدار شارژ و حفاظت

- برای باتری لیتیوم‌یون، از ماژول شارژر BMS با خروجی 12.6V استفاده کن که هم شارژ رو کنترل کنه، هم از باتری در برابر اضافه‌شارژ و تخلیه محافظت کنه.

- برای باتری سیلد اسید، می‌تونی از شارژرهای آماده 12V استفاده کنی که جریان محدود دارن (مثلاً 1.5A).

- حتماً یه کلید قطع/وصل باتری بین خروجی باتری و ماژول JX-Y18 قرار بده تا در مواقعی که به برق شهری وصله، باتری مصرف نشه.

🧠 بخش ششم: جمع‌بندی نهایی و توسعه‌های آینده

پروژه ساخت اسپیکر صوتی ۲×۲۵ وات با ماژول JX-Y18 و پاور سوئیچینگ 12 ولت، حالا به مرحله نهایی رسیده. تو با طراحی دقیق باکس، نصب اصولی قطعات، تست صدا و ارتقاءهایی مثل باتری و ورودی AUX، تونستی یه اسپیکر حرفه‌ای بسازی که هم برای استفاده شخصی مناسبه، هم قابلیت فروش داره.

---

✅ مرور مراحل انجام‌شده:

- طراحی باکس MDF با ابعاد 60×25×25 سانتی‌متر و سوراخ هوا 5 سانتی‌متری برای تقویت بیس

- نصب بلندگوهای 25 وات با فاصله مناسب و تثبیت مکانیکی

- نصب ماژول JX-Y18 و اتصال تغذیه با سوکت‌های استاندارد

- استفاده از پاور سوئیچینگ 12V/5A بدون نویز، همراه با فیوز 1 یا 2 آمپر روی ورودی برق

- تست کامل سیستم، بررسی کیفیت صدا، و تنظیمات نهایی

- افزودن باتری، شارژر، کلید پاور، LED وضعیت برای ارتقاء حرفه‌ای

- آماده‌سازی ظاهر و بسته‌بندی برای فروش یا هدیه

🏁 نتیجه‌گیری

این اسپیکر نه‌تنها یه پروژه جذابه، بلکه می‌تونه نقطه شروعی برای ورود به دنیای طراحی صوتی، فروش محصولات الکترونیکی، یا حتی برندینگ شخصی باشه. با رعایت اصول فنی، طراحی آکوستیک و ظاهر حرفه‌ای، می‌تونی یه محصول واقعی بسازی که هم کاربردیه، هم افتخارآفرین.

هر سوالی داشتید میتونید همینجا مطرح کنید.
